15043D

frézy pro obrábění grafitu mikrofrézy

Y 6°

λ 30°

z=2

ø

0,5÷3

Kulová

zpusob_2smery

zuby_2

HM MG9

Din

Alfa

aplikace	doporučené	použitelné

Grafit

hrubování	dokončování

řezné podmínky testy trvanlivosti vysvětlivky

									Diamond

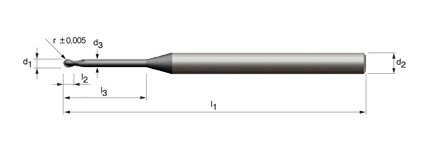

ød1 ±0,005	r ±0,005	ød2 h5	ød3	l2	l3	l1	α	z	Obj. číslo	€	Kč
0,5	0,25	4	0,45	0,6	2,5	60	11	2	15043D.0050.025	51,65	1317
0,5	0,25	4	0,45	0,6	5	60	9	2	15043D.0050.050	51,65	1317
0,5	0,25	4	0,45	0,6	7,5	60	8	2	15043D.0050.075	51,65	1317
0,5	0,25	4	0,45	0,6	10	60	7	2	15043D.0050.100	51,65	1317
0,6	0,3	4	0,55	0,8	3	60	11	2	15043D.0060.030	50,47	1287
0,6	0,3	4	0,55	0,8	6	60	8	2	15043D.0060.060	50,47	1287
0,6	0,3	4	0,55	0,8	9	60	7	2	15043D.0060.090	50,47	1287
0,6	0,3	4	0,55	0,8	12	60	6	2	15043D.0060.120	50,47	1287
0,8	0,4	4	0,75	1	4	60	10	2	15043D.0080.040	49,29	1257
0,8	0,4	4	0,75	1	8	60	7	2	15043D.0080.080	49,29	1257
0,8	0,4	4	0,75	1	12	60	6	2	15043D.0080.120	49,29	1257
0,8	0,4	4	0,75	1	16	60	5	2	15043D.0080.160	49,29	1257
1	0,5	4	0,95	1,2	5	60	9	2	15043D.0100.050	49,29	1257
1	0,5	4	0,95	1,2	10	60	6	2	15043D.0100.100	49,29	1257
1	0,5	4	0,95	1,2	15	60	5	2	15043D.0100.150	49,29	1257
1	0,5	4	0,95	1,2	20	60	4	2	15043D.0100.200	49,29	1257
1,5	0,75	4	1,45	1,8	7,5	60	6	2	15043D.0150.075	49,29	1257
1,5	0,75	4	1,45	1,8	15	60	4	2	15043D.0150.150	49,29	1257
1,5	0,75	4	1,45	1,8	22,5	60	3	2	15043D.0150.225	49,29	1257
1,5	0,75	4	1,45	1,8	30	60	3	2	15043D.0150.300	49,29	1257
2	1	4	1,92	2	6	60	6	2	15043D.0200.060	49,29	1257
2	1	4	1,92	2	12	60	4	2	15043D.0200.120	49,29	1257
2	1	4	1,92	2	18	60	3	2	15043D.0200.180	49,29	1257
2	1	4	1,92	2	24	60	3	2	15043D.0200.240	49,29	1257
2	1	4	1,92	2	30	60	2	2	15043D.0200.300	49,29	1257
3	1,5	4	2,9	3	10	60	3	2	15043D.0300.100	49,29	1257
3	1,5	4	2,9	3	15	60	2	2	15043D.0300.150	49,29	1257
3	1,5	4	2,9	3	20	60	2	2	15043D.0300.200	49,29	1257
3	1,5	4	2,9	3	30	60	1	2	15043D.0300.300	49,29	1257
									na objednávku, skladem (24 h)

* tolerance pro d1=3,0 je +0/–0,02

příklad objednávky: 15043D.0050.025 - 5 ks
