11464

frézy válcové 70 hrc

Y 8°

λ 40°

z=4

ø

2÷12

R_i_Sraz

zpusob_2smery

Valc_4z

HM MG6

DIN

HSC

ROUND

Leštění

Obrázek 1

aplikace	doporučené	použitelné

<2100 N/mm2	<70 HRC	Litina
<1200 N/mm2	<40 HRC	Nerez	Alu	Litina

hrubování	dokončování

řezné podmínky vysvětlívky

							TripleCoating Si

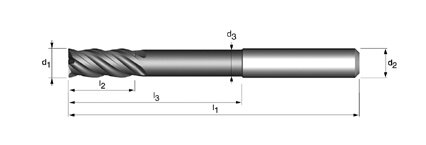

ød1 h10	l2	l1	l3	ød3	ød2 h5	z	Obj. číslo	€	Kč
2	3	75	30	1,9	6	4	114640X.0203	42,15	1020
2	5	75	30	1,9	6	4	114640X.0205	42,15	1020
3	4	75	32	2,8	6	4	114640X.0304	43,88	1062
3	8	75	32	2,8	6	4	114640X.0308	43,88	1062
4	5	75	34	3,8	6	4	114640X.0405	48,34	1170
4	11	75	34	3,8	6	4	114640X.0411	48,34	1170
5	6	75	36	4,7	6	4	114640X.0506	53,14	1286
5	13	75	36	4,7	6	4	114640X.0513	53,14	1286
6	7	75	38	5,7	6	4	114640X.0607	46,28	1120
6	13	75	38	5,7	6	4	114640X.0613	46,28	1120
8	9	100	63	7,6	8	4	114640X.0809	72,31	1750
8	19	100	63	7,6	8	4	114640X.0819	72,31	1750
10	11	100	59	9,6	10	4	114640X.1011	99,79	2415
10	22	100	59	9,6	10	4	114640X.1022	99,79	2415
12	13	100	54	11,5	12	4	114640X.1213	127,19	3078
12	26	100	54	11,5	12	4	114640X.1226	127,19	3078
							Skladem, na objednávku 24h

další rozměry dle požadavku
rohový rádius dle požadavku

příklad objednávky: 114640X.0203 – 5 ks

							TripleCoating Cr
ød1 h10	l2	l1	l3	ød3	ød2 h5	z	Obj. číslo	€	Kč
2	3	75	30	1,9	6	4	114640T.0203	42,15	1020
2	5	75	30	1,9	6	4	114640T.0205	42,15	1020
3	4	75	32	2,8	6	4	114640T.0304	43,88	1062
3	8	75	32	2,8	6	4	114640T.0308	43,88	1062
4	5	75	34	3,8	6	4	114640T.0405	48,34	1170
4	11	75	34	3,8	6	4	114640T.0411	48,34	1170
5	6	75	36	4,7	6	4	114640T.0506	53,14	1286
5	13	75	36	4,7	6	4	114640T.0513	53,14	1286
6	7	75	38	5,7	6	4	114640T.0607	46,28	1120
6	13	75	38	5,7	6	4	114640T.0613	46,28	1120
8	9	100	63	7,6	8	4	114640T.0809	72,31	1750
8	19	100	63	7,6	8	4	114640T.0819	72,31	1750
10	11	100	59	9,6	10	4	114640T.1011	99,79	2415
10	22	100	59	9,6	10	4	114640T.1022	99,79	2415
12	13	100	54	11,5	12	4	114640T.1213	127,19	3078
12	26	100	54	11,5	12	4	114640T.1226	127,19	3078
							Skladem, na objednávku 24h

další rozměry dle požadavku
rohový rádius dle požadavku

příklad objednávky: 114640T.0205 – 5 ks
