Y -10°
λ 30°
z=4
ø
3÷12
HM MG6
| aplikace | doporučené | použitelné | |
|---|---|---|---|
| <2000 N/mm2 | <55 HRC | <60 HRC | <70 HRC |
| <45 HRC | Nerez | Litina |
| hrubování | dokončování |
|---|---|
| TripleCoating Si | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

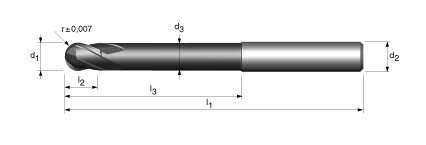

| ød1 ±0,01 | r ±0,007 | ød2 h5 | ød3 ±0,03 | l2 | l3 | l1 | α | z | Obj. číslo | € | Kč |
| 3 | 1,5 | 6 | 2,8 | 4 | 9 | 100 | 6° | 4 | 13725X.030 | 53,92 | 1 305 |
| 4 | 2 | 6 | 3,7 | 5 | 12 | 100 | 4° | 4 | 13725X.040 | 53,92 | 1 305 |
| 5 | 2,5 | 6 | 4,6 | 6 | 15 | 100 | 2° | 4 | 13725X.050 | 53,92 | 1 305 |
| 6* | 3 | 6 | 5,5 | 7 | 25 | 100 | 0° | 4 | 13725X.060 | 53,92 | 1 305 |
| 8* | 4 | 8 | 7,4 | 9 | 31 | 100 | 0° | 4 | 13725X.080 | 96,90 | 2 345 |
| 10* | 5 | 10 | 9,2 | 11 | 36 | 100 | 0° | 4 | 13725X.100 | 111,53 | 2 699 |
| 12* | 6 | 12 | 11 | 12 | 42 | 100 | 0° | 4 | 13725X.120 | 151,40 | 3 664 |
| Skladem, na objednávku 24h | |||||||||||
* tolerance pro tyto d1 je 0/–0,02
příklad objednávky: 13725X.030 - 5 ks
