Y 15°
λ 34-35-36°
z=6
ø
6÷20
HM MG10
| aplikace | doporučené | použitelné | |
|---|---|---|---|
| <850 N/mm2 | <25 HRC | Nerez | Alu |
| <1200 N/mm2 | <40 HRC | Litina |
| hrubování | dokončování |
|---|---|
| TripleCoating Si | |||||||||
|---|---|---|---|---|---|---|---|---|---|

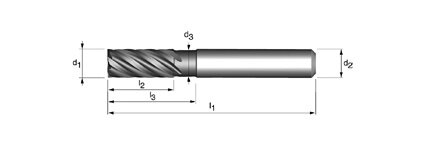

| ød1 h10 | l2 | l1 | l3 | ød3 | ød2 h5 | z | Obj. číslo | € | Kč |
| 6 | 7 | 57 | 20 | 5,7 | 6 | 6 | 113750X.0607 | 33,09 | 804 |
| 6 | 13 | 57 | 20 | 5,7 | 6 | 6 | 113750X.0613 | 33,09 | 804 |
| 8 | 9 | 63 | 26 | 7,6 | 8 | 6 | 113750X.0809 | 40,53 | 985 |
| 8 | 19 | 63 | 26 | 7,6 | 8 | 6 | 113750X.0819 | 40,53 | 985 |
| 10 | 11 | 72 | 31 | 9,6 | 10 | 6 | 113750X.1011 | 57,57 | 1 399 |
| 10 | 22 | 72 | 31 | 9,6 | 10 | 6 | 113750X.1022 | 57,57 | 1 399 |
| 12 | 13 | 83 | 37 | 11,5 | 12 | 6 | 113750X.1213 | 78,72 | 1 913 |
| 12 | 26 | 83 | 37 | 11,5 | 12 | 6 | 113750X.1226 | 78,72 | 1 913 |
| 14 | 15 | 83 | 37 | 13,5 | 14 | 6 | 113750X.1415 | 98,64 | 2 397 |
| 14 | 26 | 83 | 37 | 13,5 | 14 | 6 | 113750X.1426 | 98,64 | 2 397 |
| 16 | 17 | 92 | 43 | 15,5 | 16 | 6 | 113750X.1617 | 124,44 | 3 024 |
| 16 | 32 | 92 | 43 | 15,5 | 16 | 6 | 113750X.1632 | 124,44 | 3 024 |
| 18 | 19 | 92 | 43 | 17,4 | 18 | 6 | 113750X.1819 | 144,07 | 3 501 |
| 18 | 32 | 92 | 43 | 17,4 | 18 | 6 | 113750X.1832 | 144,07 | 3 501 |
| 20 | 21 | 104 | 53 | 19,4 | 20 | 6 | 113750X.2021 | 193,62 | 4 705 |
| 20 | 38 | 104 | 53 | 19,4 | 20 | 6 | 113750X.2038 | 193,62 | 4 705 |
| Skladem, na objednávku 24h | |||||||||
další rozměry dle požadavku
weldon / DIN 6535 HB dle požadavku
rohový rádius dle požadavku
příklad objednávky: 113750X.0607 – 5 ks
| TripleCoating Cr | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ød1 h10 | l2 | l1 | l3 | ød3 | ød2 h5 | z | Obj. číslo | € | Kč |
| 6 | 7 | 57 | 20 | 5,7 | 6 | 6 | 113750T.0607 | 33,09 | 804 |
| 6 | 13 | 57 | 20 | 5,7 | 6 | 6 | 113750T.0613 | 33,09 | 804 |
| 8 | 9 | 63 | 26 | 7,6 | 8 | 6 | 113750T.0809 | 40,53 | 985 |
| 8 | 19 | 63 | 26 | 7,6 | 8 | 6 | 113750T.0819 | 40,53 | 985 |
| 10 | 11 | 72 | 31 | 9,6 | 10 | 6 | 113750T.1011 | 57,57 | 1 399 |
| 10 | 22 | 72 | 31 | 9,6 | 10 | 6 | 113750T.1022 | 57,57 | 1 399 |
| 12 | 13 | 83 | 37 | 11,5 | 12 | 6 | 113750T.1213 | 78,72 | 1 913 |
| 12 | 26 | 83 | 37 | 11,5 | 12 | 6 | 113750T.1226 | 78,72 | 1 913 |
| 14 | 15 | 83 | 37 | 13,5 | 14 | 6 | 113750T.1415 | 98,64 | 2 397 |
| 14 | 26 | 83 | 37 | 13,5 | 14 | 6 | 113750T.1426 | 98,64 | 2 397 |
| 16 | 17 | 92 | 43 | 15,5 | 16 | 6 | 113750T.1617 | 124,44 | 3 024 |
| 16 | 32 | 92 | 43 | 15,5 | 16 | 6 | 113750T.1632 | 124,44 | 3 024 |
| 18 | 19 | 92 | 43 | 17,4 | 18 | 6 | 113750T.1819 | 144,07 | 3 501 |
| 18 | 32 | 92 | 43 | 17,4 | 18 | 6 | 113750T.1832 | 144,07 | 3 501 |
| 20 | 21 | 104 | 53 | 19,4 | 20 | 6 | 113750T.2021 | 193,62 | 4 705 |
| 20 | 38 | 104 | 53 | 19,4 | 20 | 6 | 113750T.2038 | 193,62 | 4 705 |
| Skladem, na objednávku 24h | |||||||||
další rozměry dle požadavku
weldon / DIN 6535 HB dle požadavku
rohový rádius dle požadavku
příklad objednávky: 113750T.0607 – 5 ks
